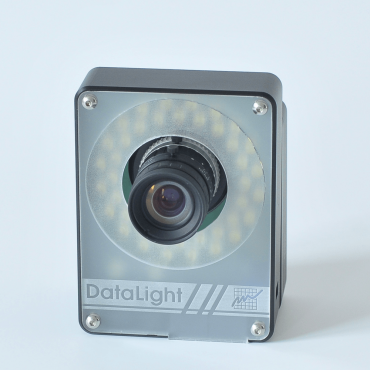

Osvetľovač trvalo svietiaci DataLight LT-41S

LT-41S

Availability: Na sklade

  • svietiaca plocha je medzikružie s vnútorným priemerom 45mm
  • Je možné si vybrať farbu svetla, vyžarovací uhol a difúzor:
    • červená, stredný vyžarovací uhol
      • číry (LT-41SRMC)
      • číry s jemnou štruktúrou (LT-41SRML)
      • opálový (LT-41SRMO)
    • zelená, úzky vyžarovací uhol
      • číry (LT-41SGNC)
      • číry s jemnou štruktúrou (LT-41SGNL)
      • opálový (LT-41SGNO)
    • modrá, úzky vyžarovací uhol
      • číry (LT-41SBNC)
      • číry s jemnou štruktúrou (LT-41SBNL)
      • opálový (LT-41SBNO)
    • biela, úzky vyžarovací uhol
      • číry (LT-41SWNC)
      • číry s jemnou štruktúrou (LT-41SWNL)
      • opálový (LT-41SWNO)
    • biela, stredný vyžarovací uhol
      • číry (LT-41SWMC)
      • číry s jemnou štruktúrou (LT-41SWML)
      • opálový (LT-41SWMO)

Detaily

Kompaktná súosá osvetlovacia jednotka pre umiestnenie na kameru a pre trvalé svietenie s voliteľnou farbou svetla, vyžarovacím uhlom a rozptylom svetla.
Reflektor DataLight LT-41S je veľmi všestranným iluminátorom pre riešenie úloh v oblastiach vizuálnej inšpekcie a strojového videnia.

Medzi prednosti osvetlovacej jednotky LT-41S patrí:

  • Osvetľovacia jednotka je určená na montáž na kameru DataCam, s ktorou potom tvoria jeden kompaktný celok.
  • Matica svietivých diód usporiadaných v medzikružiu s vnútorným priemerom 45 mm a vonkajším priemerom 70 mm.
  • Možnosť voľby od čírej čelnej plochy až po niekoľko druhov difúzorov pre dosiahnutie požadovanej mäkkosti osvetlenia.
  • Priame riadenie osvetľovacej jednotky prostredníctvom kamier DataCam. K jednej kamere je možné pripojiť až štyri osvetľovacie jednotky. Kamera môže osvetľovač zapínať, vypínať a nastavovať intenzitu svitu. Pomocou riadenia jasu a niekoľkých osvetľovacích jednotiek je možné napr. automaticky sekvenčne kombinovať niekoľko spôsobov osvetlenie jednej scény.
  • Bez riadenia sa jednotka po pripojení napájacieho napätia mäkko rozsvieti svojím plným jasom.
  • Napájanie spínanými zdrojmi malým napätím 12VDC a veľmi malým príkonom cca. 3W.
  • Napájanie je možné medzi jednotlivými osvetľovači slučkovať a jedným zdrojom tak môže byť napájané niekoľko osvetľovacích jednotiek.
  • Pevné telo z obrábaného hliníka.

Možno voliť farbu svetla, ktorá môže byť:

  • biela
  • červená
  • modrá
  • zelená
  • blízka infračervená

V prípade farebného svetla osvetľovača možno kameru vybaviť filtrom rovnakej farby a výrazne tak potlačiť nepriaznivý vplyv okolitého rušivého svetla.
Možno voliť medzi úzkym, stredným a širokým vyžarovacím uhlom podľa vzdialenosti veľkosti scény a vzdialenosti osvetľovacie jednotky.

Čelná stena osvetľovača môže byť osadená:

  • čírym organickým sklom
  • difúzorom s čírym organickým sklom s povrchovým zmatnením
  • difúzorom s opálovým organickým sklom pre vysoký rozptyl vyžarovaného svetla

Súosý osvetľovač je určený na montáž na kameru DataCam spolu s objektívom. Pri výbere objektívu je potrebné dbať na nasledujúce:

  • Objektív musí byť typu C-mount. Objektív typu CS-mount nemožno použiť dohromady so sousosým iluminátorom.
  • Otvor v čelnej stene osvetľovača, v ktorom je objektív umiestnený, má štandardne priemer 40 mm. Na požiadanie je možné ho rozšíriť na 42 mm. V komplete so súosový osvetľovačom možno použiť len objektívy, ktorých priemer vrátane aretačných skrutiek je menší než tento otvor.
Základné technické informácie:
Pozn.: Údaje sa týkajú samostatnej osvetľovacej jednotky, po montáži na kameru DataCam
s ňou potom tvoria jeden mechanický celok.
veľkosť svietiacej plochy medzikružie s vnútorným priemerom 45mm a vonkajším 70mm
dĺžka samostatného osvetľovača 101 mm
šířka samostatného osvetľovača 76 mm
výška samostatného osvetľovača 30 mm
hmotnosť samostatného osvetľovača 150 g
napájanie 12VDC, spínaný zdroj 230VAC/12VDC je súčasťou dodávky
príkon cca. 3W
